01 / 송도 시공사례

송도 전열교환기설치 · 현장 이야기

송도 아파트 세대 인테리어 공사 중에 전열교환기를 설치한 사례입니다. 콘크리트 슬래브 아래에 각재로 천장틀을 짜 놓은 단계여서, 마감재가 덮이기 전에 본체 위치와 덕트 경로를 확정할 수 있었습니다. 아파트는 천장 안쪽 여유 공간이 좁기 때문에 실별 급기구와 배기구 위치를 도면과 현장 실측으로 맞추는 작업이 가장 중요합니다.

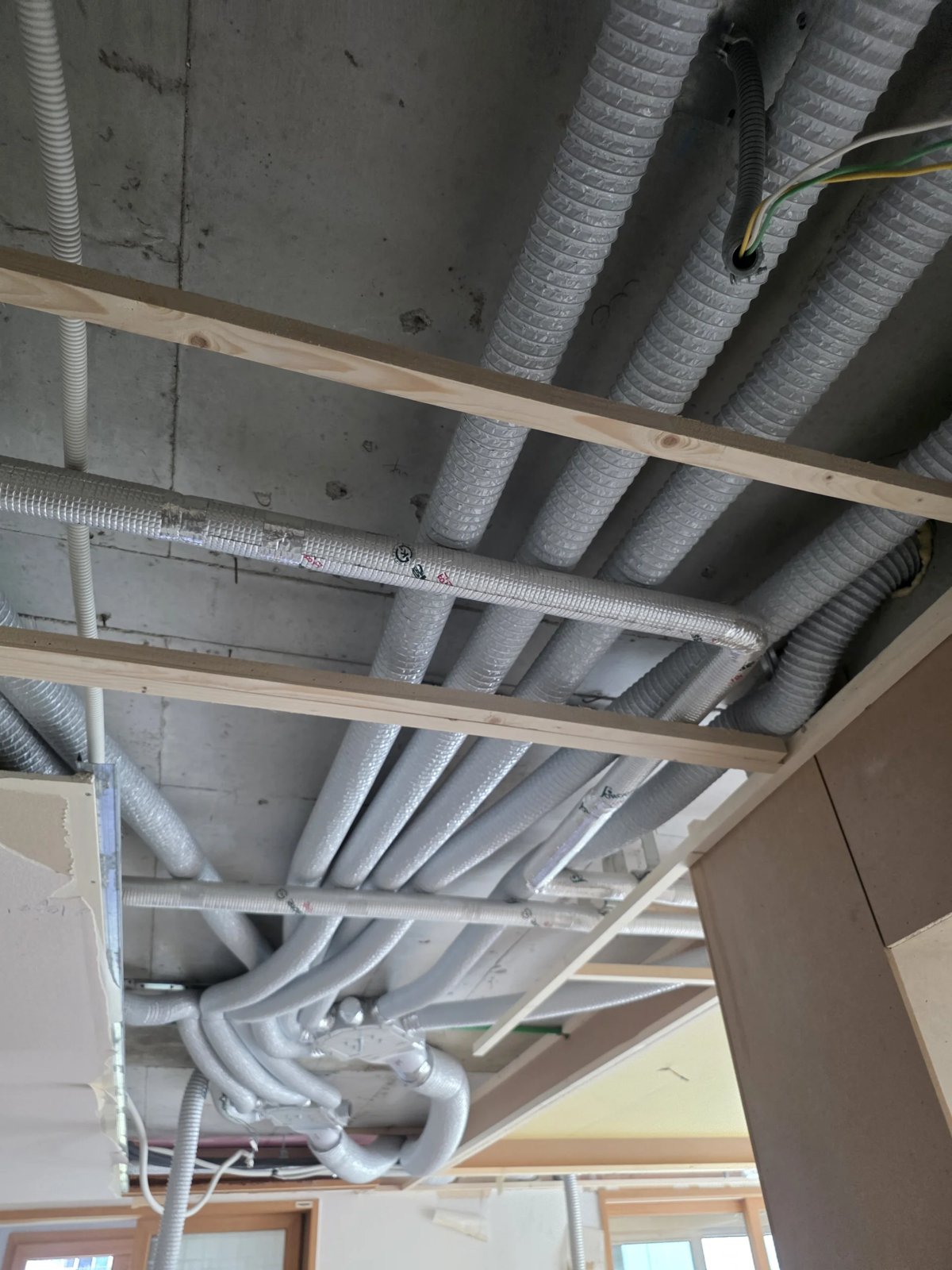

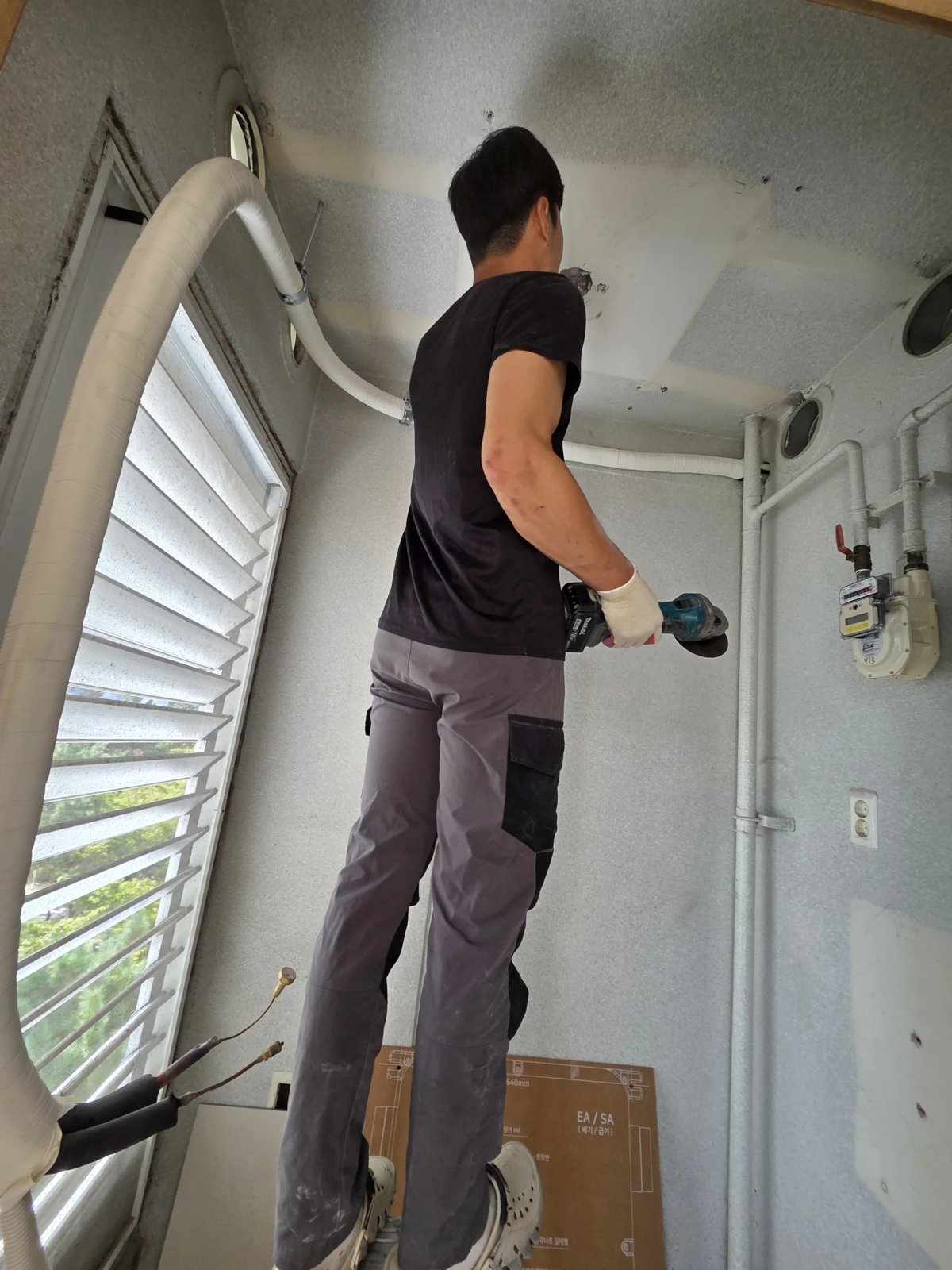

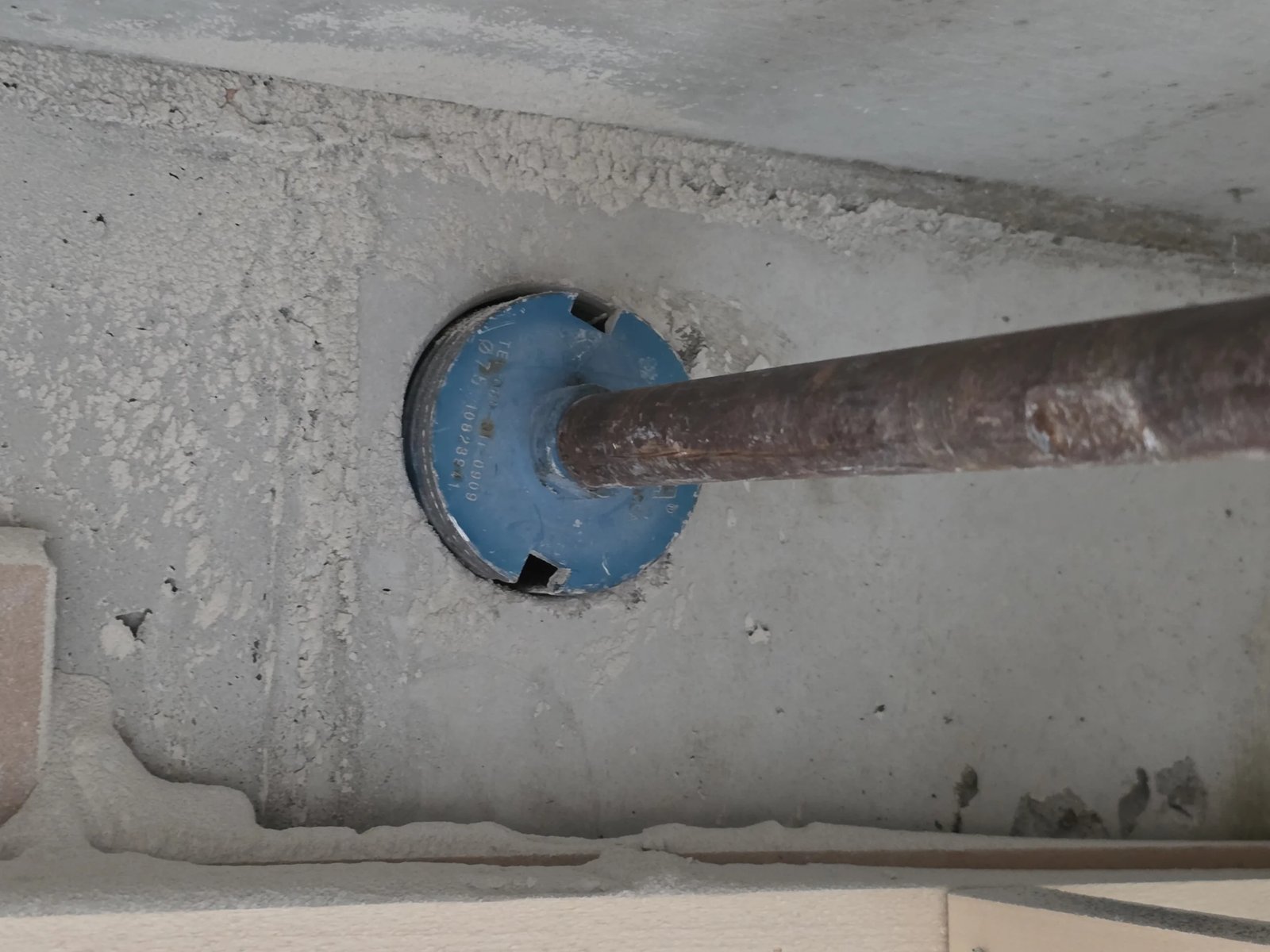

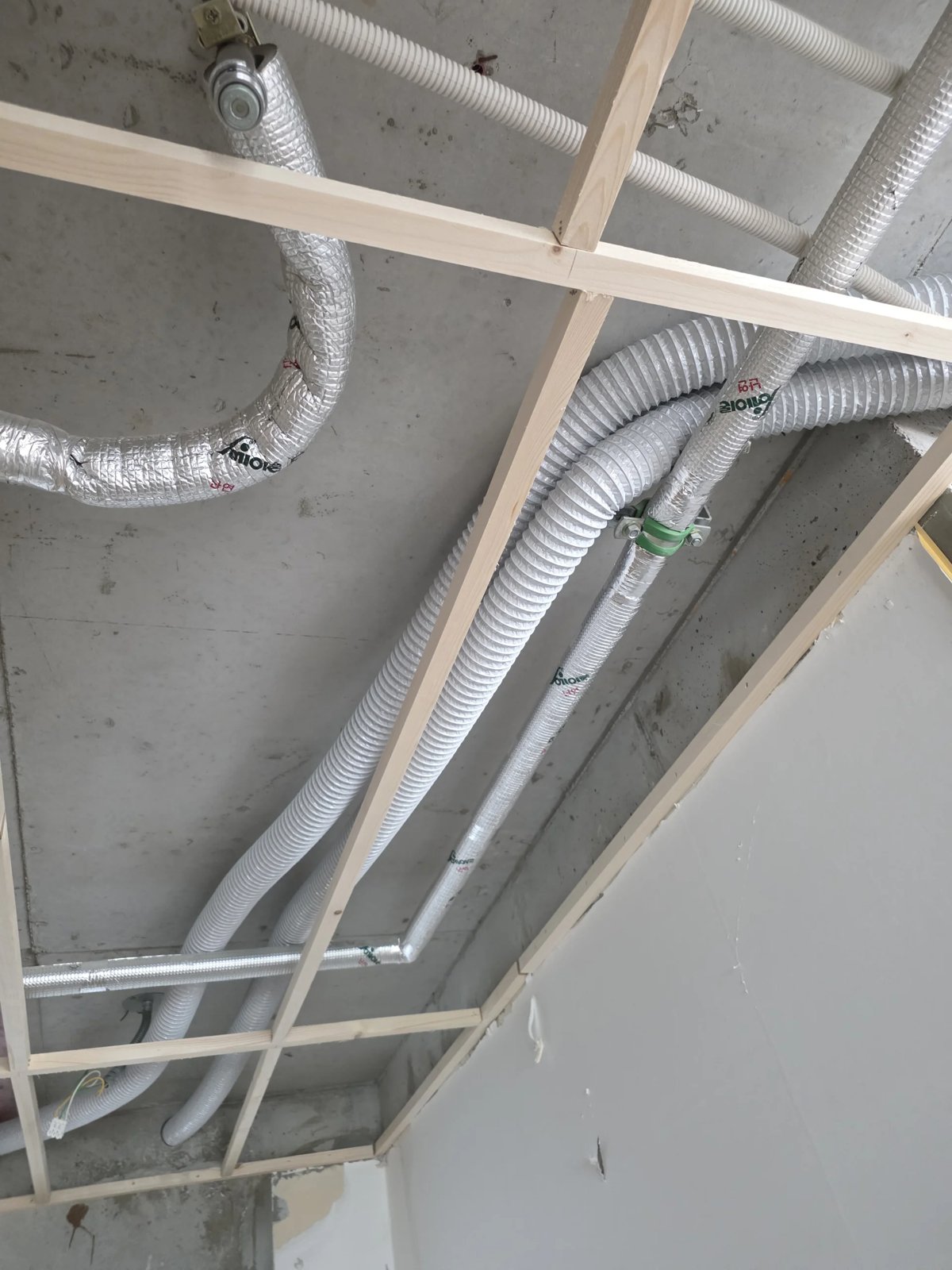

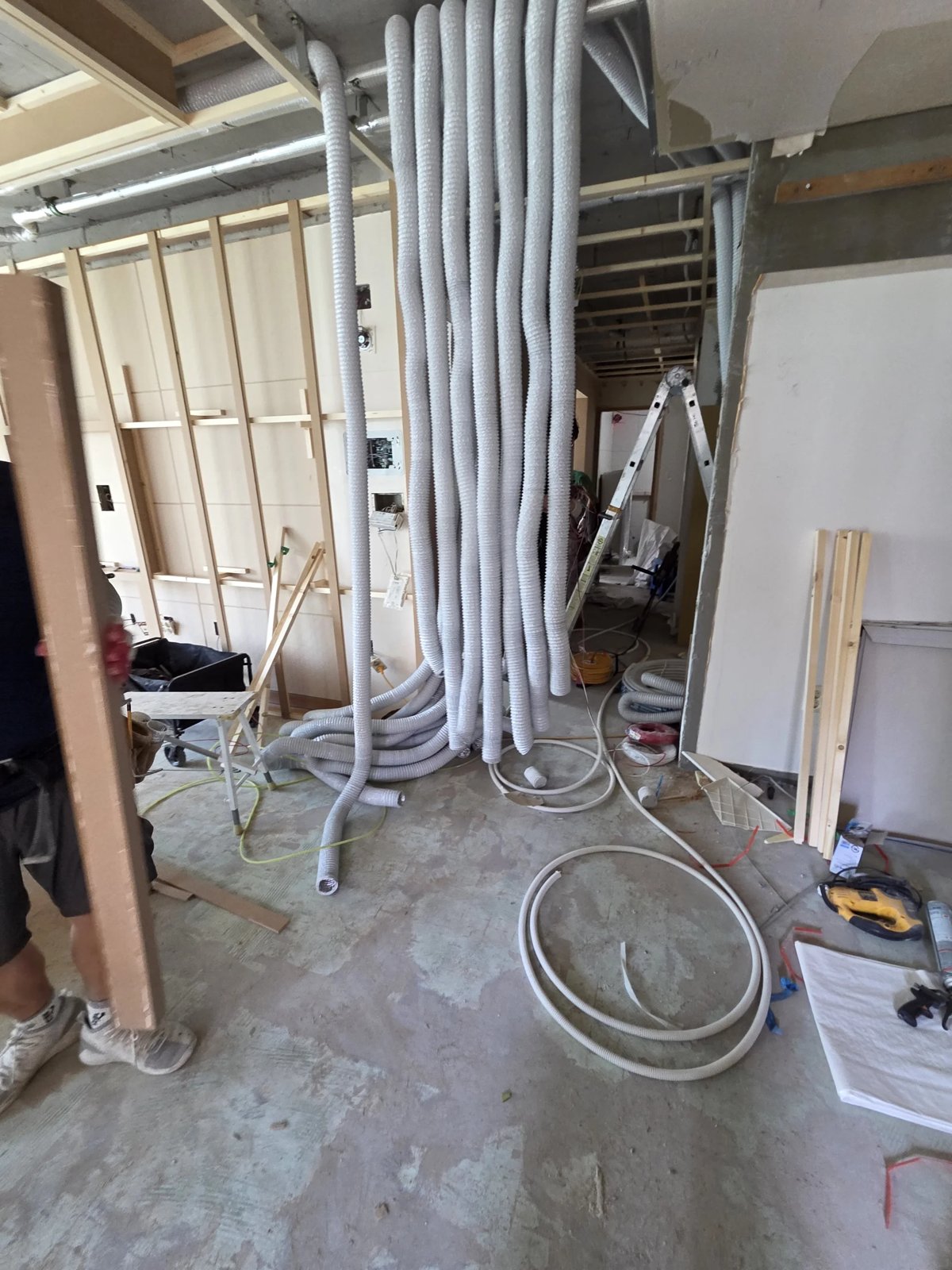

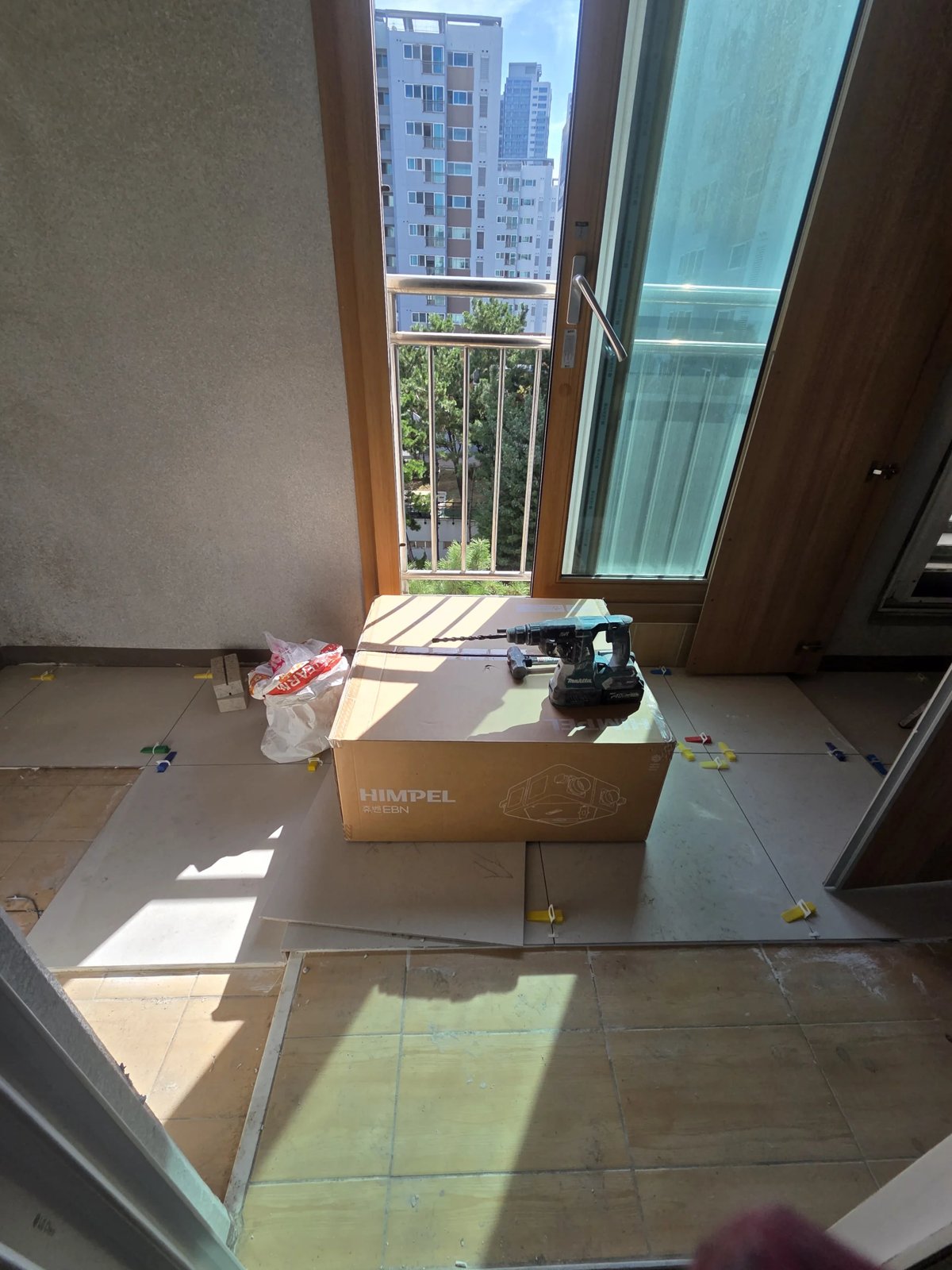

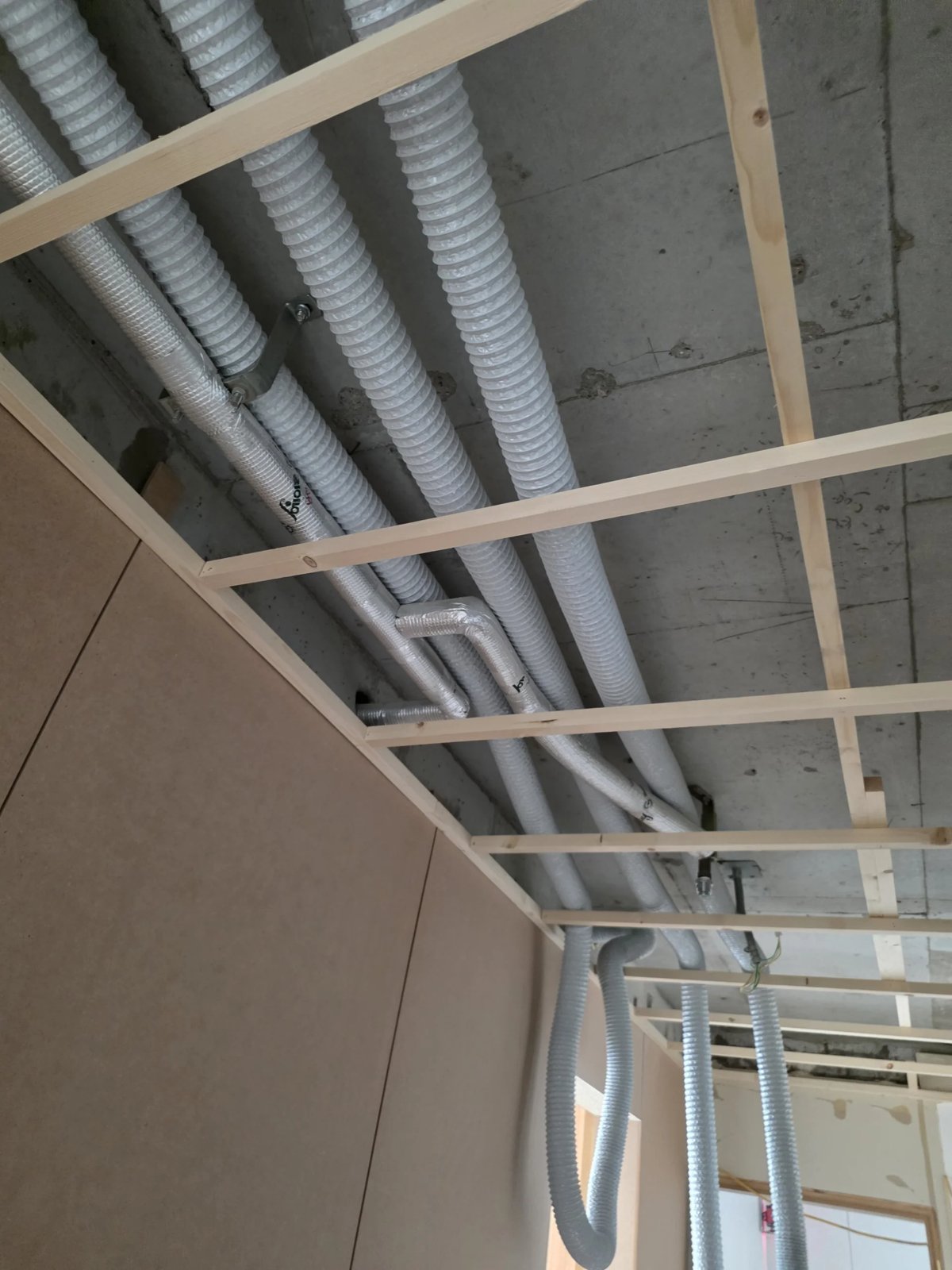

창가 쪽 외벽에서는 외기 흡입과 실내 배기가 지나는 벽체 관통 부위를 확인하고 타공 작업을 진행했습니다. 슬래브를 관통하는 배관 주변은 방수 마감 상태를 살펴 간섭이 없도록 경로를 비켜 잡았습니다. 천장 안쪽에서는 본체를 틀에 고정한 뒤 여러 갈래의 플렉시블 덕트를 각 실로 나누어 연결했고, 덕트가 꺾이거나 눌리지 않도록 틀 사이로 곡률을 크게 두어 정리했습니다. 덕트가 겹치는 구간은 처짐을 막기 위해 일정 간격으로 고정했습니다.

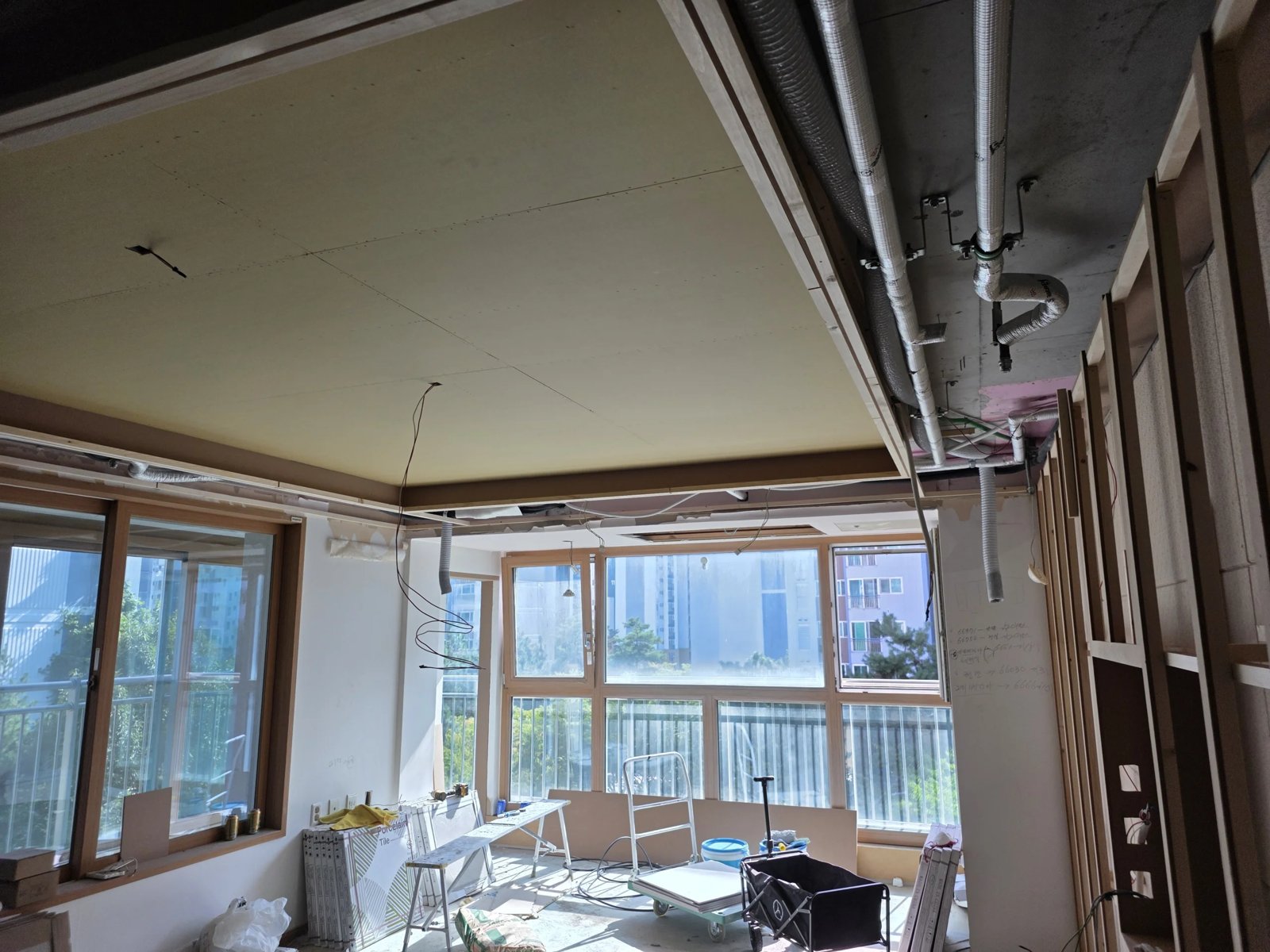

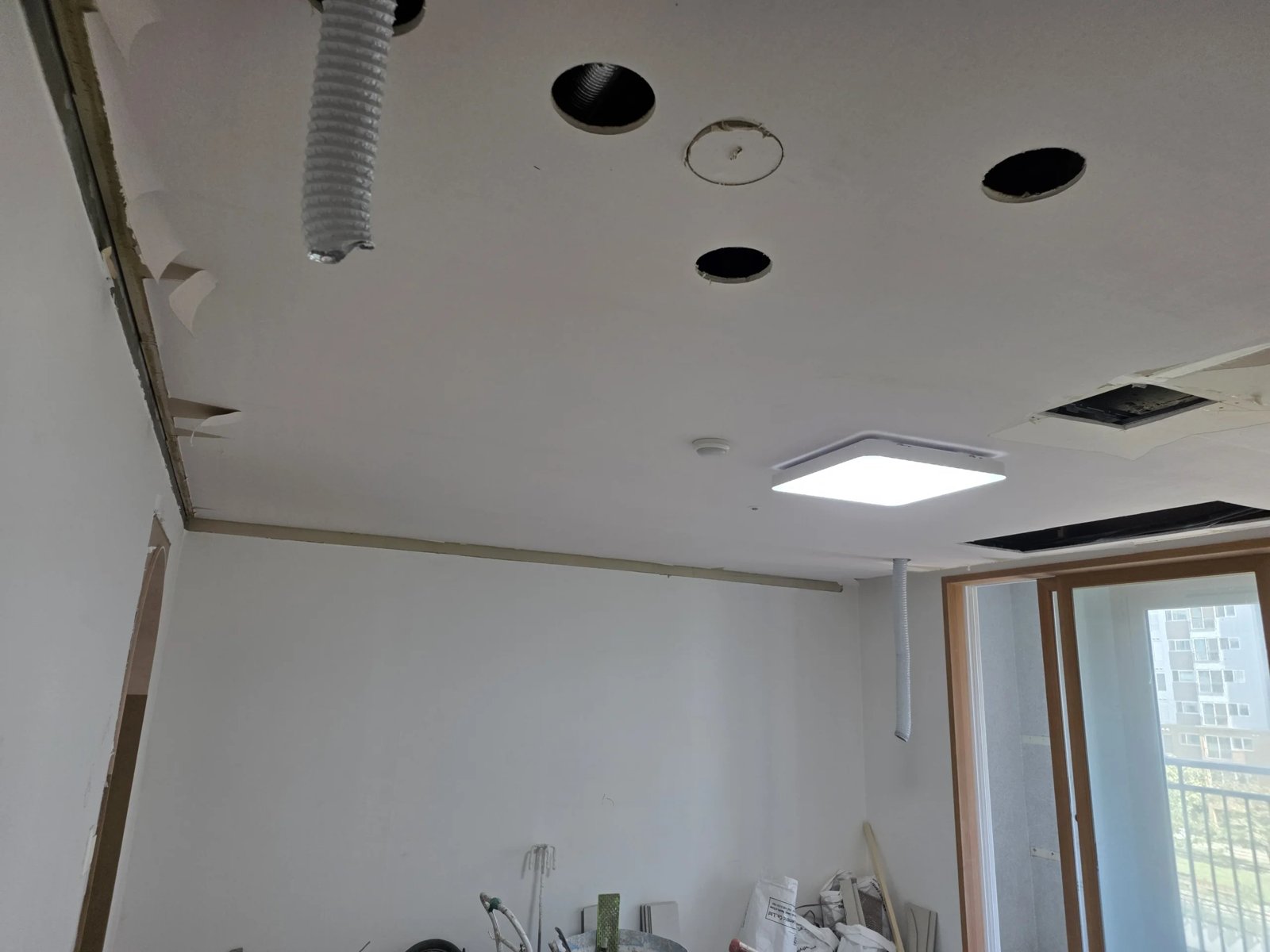

덕트 연결 후 천장 마감이 이루어진 세대에서는 디퓨저가 들어갈 원형 개구부가 정확한 위치에 나와 있는지 확인했습니다. 본체 위치는 향후 필터 청소와 점검이 가능하도록 점검구와 맞추어 두었습니다. 송도를 비롯한 인천 신축·리모델링 아파트 세대는 입주 전 인테리어 단계에서 전열교환기를 함께 계획하면 천장 높이 손실과 추가 마감 작업을 줄일 수 있습니다.

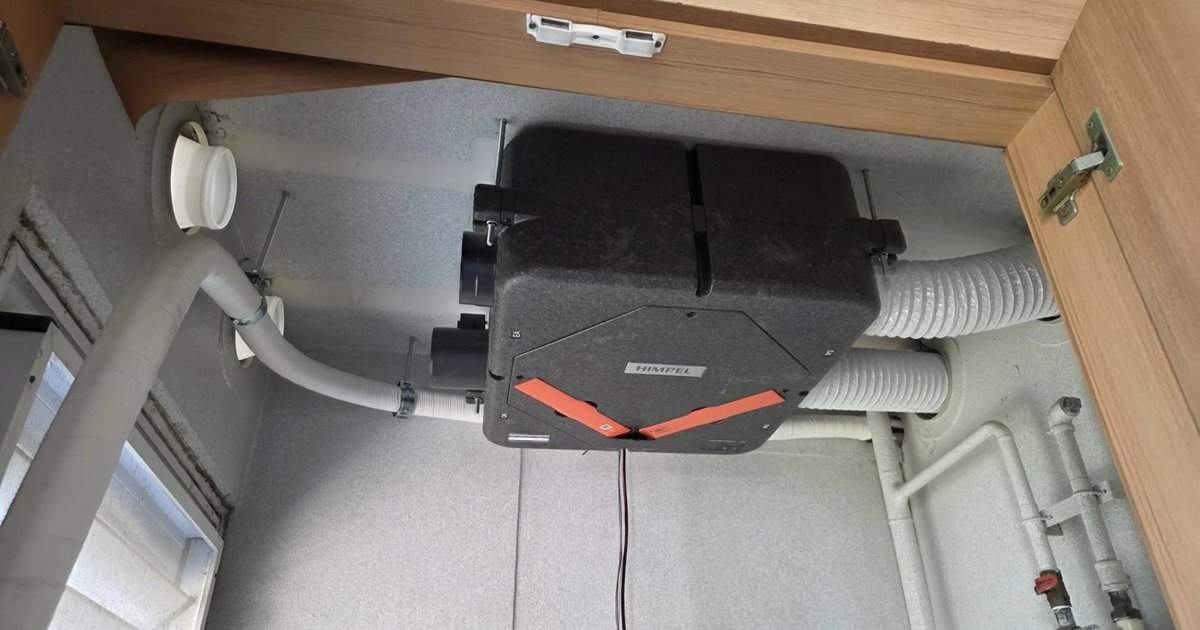

아파트 세대 전열교환기는 본체 위치에 따라 소음 체감이 달라지므로 침실과 거리를 두고 배치하는 것이 좋습니다. 이 세대도 점검구와 가까운 위치에 본체를 두어 필터 교체 때 천장을 다시 열 필요가 없도록 했습니다. 송도에서 인테리어를 계획 중이라면 천장 공사 전에 전열교환기 설치 여부를 정해 두시면 덕트 경로와 마감 일정을 한 번에 맞출 수 있습니다.
